Раздвижные скрытые двери-пенал

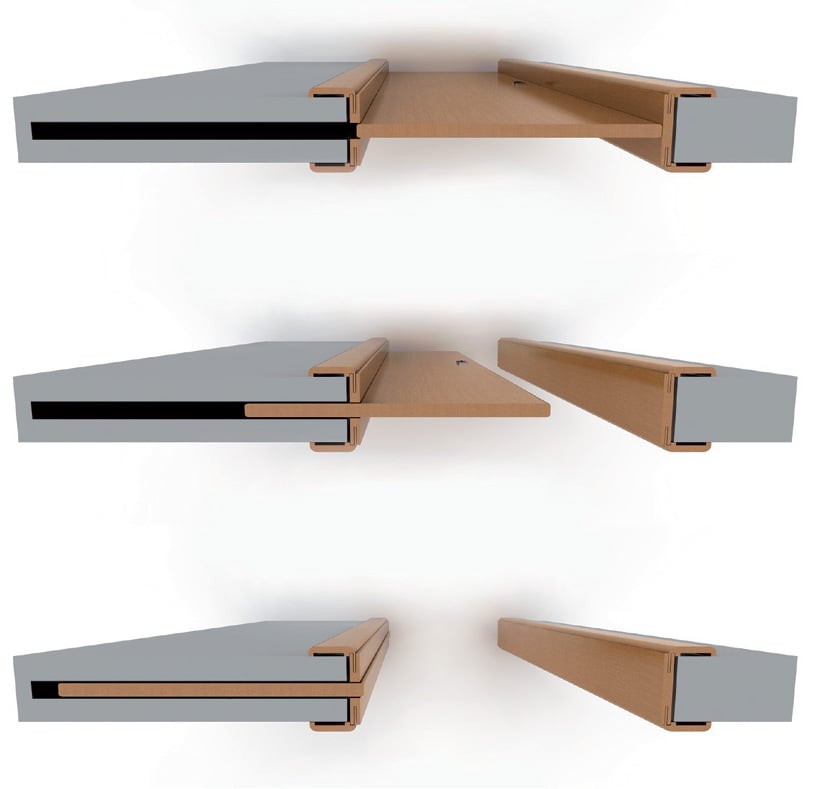

Сдвижная система дверь-пенал от Софья - уникальная система для управления пространством. Она совсем не занимает места: по Вашему желанию полотно словно исчезает в толще стены. Наличие доводчика, новая система направляющих и кареток позволяет ему мягко и бесшумно перемещаться в конечное положение, не причиняя дополнительных беспокойств. Функциональность, облаченная в стильную форму - девиз коллекции Engineering. Это залог создания респектабельной и эффектной вещи, которая станет точкой притяжения Вашего интерьера. Приобретая дверь пенал, Вы делаете выбор в пользу продуманной функции, инновационного дизайна и гарантированного качества.

В системе "Пенал" используется новый механизм кареток, который обеспечивает плавность и легкость хода дверного полотна.

Модельный ряд:

При изготовлении данной сдвижной системы возможно использование полотен следующих коллекций:

  • Sofia Original: Все модели.

  • Sofia Classic: Все модели.

Конструктив: одностворчатая, двустворчатая двери (Для коллекций Original и Classic, только равнопольные) Отделки: Выполняется в 24 видах отделки: шпон, кортекс, лак.

Особенности монтажа

При подготовке к монтажу важно учесть размер монтажного проёма , часть которого после монтажа будет зашита. Кассета пенала устанавливается на высоту чистовго пола. Для крепления кассеты пенала важно предусмотреть закладные по боковым сторонам пенала и сверху. Верхняя закладная должна быть хорошо закреплена и исключать возможность смещения или прогиба, поскольку именно к ней будет крепится направляющий профиль, удерживающий основной вес перемещаемого полотна.




Варианты исполнения скрытых раздвижных дверей:

Одностворчатые раздвижные двери

Двустворчатые раздвижные двери

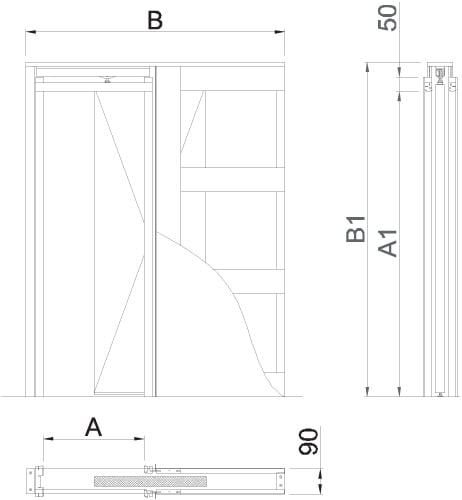

Раздвижные двери "пенал". Соотношение размеров полотен и проемов

Таблица соответствия размеров дверных полотен и проемов для раздвижной двери (приведены округленные размеры конструкций).

1 створка

Размер двери
ширина/высота,
(мм)
Размер светового проёма,
(мм)
Размер блока пенала,
(мм)
Рекомендуемый размер
монтажного проёма,
(мм)
600х1900 585х1900 1311х2040 1330х2050
700х1900 685х1900 1511х2040 1530х2050
800х1900 785х1900 1711х2040 1730х2050
900х1900 885х1900 1911х2040 1930х2050
600х2000 585х2000 1311х2140 1330х2150
700х2000 685х2000 1511х2140 1530х2150
800х2000 785х2000 1711х2140 1730х2150
900х2000 885х2000 1911х2140 1930х2150
600х2100 585х2100 1311х2240 1330х2250
700х2100 685х2100 1511х2240 1530х2250
800х2100 785х2100 1711х2240 1730х2250
900х2100 885х2100 1911х2240 1930х2250
600х2200 585х2200 1311х2340 1330х2350
700х2200 685х2200 1511х2340 1530х2350
800х2200 785х2200 1711х2340 1730х2350
900х2200 885х2200 1911х2340 1930х2350
600х2300 585х2300 1311х2440 1330х2450
700х2300 685х2300 1511х2440 1530х2450
800х2300 785х2300 1711х2440 1730х2450
900х2300 885х2300 1911х2440 1930х2450

2 створки

Размер двери
ширина/высота,
(мм)
Размер светового проёма,
(мм)
Размер блока пенала,
(мм)
Рекомендуемый размер
монтажного проёма,
(мм)
600+600х1900 1180х1900 2510х2040 2530х2050
700+700х1900 1380х1900 2910х2040 2930х2050
800+800х1900 1580х1900 3310х2040 3330х2050
900+900х1900 1780х1900 3710х2040 3730х2050
600+600х2000 1180х2000 2510х2140 2530х2150
700+700х2000 1380х2000 2910х2140 2930х2150
800+800х2000 1580х2000 3310х2140 3330х2150
900+900х2000 1780х2000 3710х2140 3730х2150
600+600х2100 1180х2100 2510х2240 2530х2250
700+700х2100 1380х2100 2910х2240 2930х2250
800+800х2100 1580х2100 3310х2240 3330х2250
900+900х2100 1780х2100 3710х2240 3730х2250
600+600х2200 1180х2200 2510х2340 2530х2350
700+700х2200 1380х2200 2910х2340 2930х2350
800+800х2200 1580х2200 3310х2340 3330х2350
900+900х2200 1780х2200 3710х2340 3730х2350
600+600х2300 1180х2300 2510х2440 2530х2450
700+700х2300 1380х2300 2910х2440 2930х2450
800+800х2300 1580х2300 3310х2440 3330х2450
900+900х2300 1780х2300 3710х2440 3730х2450

Расчет монтажного проема блока пенала

При помощи уровня проверьте вертикальность стен. При минимальных отклонениях от плоскости и отсутствии сужений проема достаточно прибавить к габаритам блока пенала по ширине 20 мм, по высоте 10 мм.

Максимальный размер полотна для этой системы: 1000х2300 (кроме полотен 07, 08).
