Раздвижные двери Софья Mystery

Хит продаж последних сезонов! Секрет ее успеха в авторском дизайне, уникальных инженерных разработках и гарантии качества. Парящие полотна Mystery продолжают покорять покупателей, окутывая интерьер атмосферой неразгаданной тайны. Минимализм сегодня в моде. Лаконичный дизайн подчеркивает волевой и смелый характер хозяина. Вся механика внешней сдвижной системы скрыта в конструкции раздвижной межкомнатной двери. А Вы видите лишь узкую планку из металла, вдоль которой бесшумно скользит словно невесомое полотно. Динамика и плавность движения смягчает строгость линий, добавляя к респектабельности мягкость и уют.

Модельный ряд:

При изготовлении данной сдвижной системы возможно использование полотен следующих коллекций:

Варианты облицовок


Под грунт (00)

Темный дуб, шпон (04)

Венге, шпон (06)

Орех натуральный, натуральный шпон (138)

Портопало, кортекс (140)

Дуб натуральный шелковистый, кортекс (155)

Альгамбра, кортекс (151)

Белый клен, кортекс (17)

Дуб серый шелковистый, кортекс (156)

Темный орех. кортекс (157)

Янтарный дуб, кортекс (213)

Светлый орех, кортекс (214)

Темный каштан, кортекс (215)

Ясень натуральный, структурированная эмаль (311)

Grafite, акриловая эмаль (324)

Smoke,акриловая эмаль (325)

Rose, акриловая эмаль (326)

Ясень дымчатый, эмаль структурированная (302)

Nude, акриловая эмаль (327)

Серый беж, монохромный кортекс (400)

Кашемировый ясень, эмаль структурированная (309)

Грифель, монохромный кортекс (401)

Темно-серый шелк (330)

Грифельный шелк (331)

Светло-серый шелк (332)

Пепельно-розовый шелк (333)

Ясень белый, эмаль структурированная (35)

Черный. монохромный кортекс (4002)

Ясень черный, эмаль структурированная (36)

Дуб рустик, шпон брашированный (37)

Европейский дуб, шпон (379)

Серый дуб, натуральный шпон (380)

Песочный дуб, натуральный шпон (381)

Milky, монохромный кортекс (391)

Кашемир, монохромный кортекс (404)

Cofee, монохромный кортекс (396)

Ash,монохромный кортекс (399)

Ваниль, кортекс (50)

Белый улун, кортекс (58)

Белый лак акрилат, глянцевый (78)

Белый лак акрилат, матовый (78)

Выбеленный дуб, шпон (81)

Орех, шпон (88)

Белый шелк (90)

Дуб классический, шпон брашированный (91)


Варианты стекол


Матовое

Прозрачное

Белое Флоат

Белое Люкс

Бронза непрозрачная

Бронза прозрачная

Бронзовое Флоат

Черное

Матовое непрозрачное

Рифленое прозрачное

Рифленое серое

Серебро темное

Серое матовое непрозрачное

Серое прозрачное

Серое прозрачное с широким теснением

Зеркало

Конструктив: одностворчатая, двустворчатая двери (только равнопольные)

Отделки: шпон, кортекс, акриловая эмаль,шелк, монохромный кортекс, RAL

Комплектация:

Основная комплектация:

  • Дверное полотно с пазами для установки ручек купе или купе new;
  • Напольный контроллер;
  • Комплект направляющих и кареток. Для комплектации на выбор предлагается два цвета направляющей – полированная сталь (AL) и бронзовый (BR);
Обратите внимание, что вид и ширина направляющей зависит от того, выбрана ли система с обрамлением или без, для системы с обрамлением направляющая большей ширины, что обеспечивает необходимый отступ от стены.

Дополнительная комплектация:

  • Комплект ручек купе или ручек купе new
  • Замок гарпунный или ригельный
  • Комплект наличника.
  • Доборы.
  • Для двустворчатых конструкций – щёточный уплотнитель.
  • Для полотен с алюминиевым торцом предусмотрены силиконовые подушки.

Сторонность раздвижных дверей

В этой системе обязательно указывается сторонность двери: правая или левая.

Особенности монтажа

В предполагаемом месте крепления профиля направляющей внутри стены следует укрепить закладной брус сечением 50х50мм, если стена недостаточно прочная или это гипсокартонная перегородка. Вылет короткого отрезка монтажного бруса за край проёма составляет 80мм. Длина бруса рассчитывается по формуле: ширина полотна х число полотен х2+100мм. Высота положения бруса (от чистого пола до нижнего края) равна высоте двери минус 102мм. В таблице соответствия размеров дверных блоков и проёмов приведены округлённые размеры конструкций.

Соотношение размеров полотен и проемов раздвижных дверей-Mystery

Обратите внимание, что дверное полотно должно быть выше проема. Поэтому для системы Mystery дверное полотно высотой 2200 является стандартом и не имеет наценки.

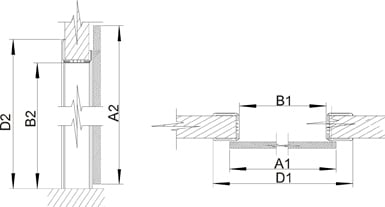

размеры раздвижных дверей-Mystery

СООТВЕТСТВИЕ РАЗМЕРОВ ДВЕРНЫХ БЛОКОВ И ПРОЕМОВ: для всех коллекций, кроме Skyline

1 створка

Габаритный размер полотна (Пример: 800х2200)

 l ДВ (ширина двери) x h ДВ (высота двери)
Размер монтажного проема Без обрамления проема

Формула: l ДВ.-60  Х h ДВ -130 мм.

 740х2070

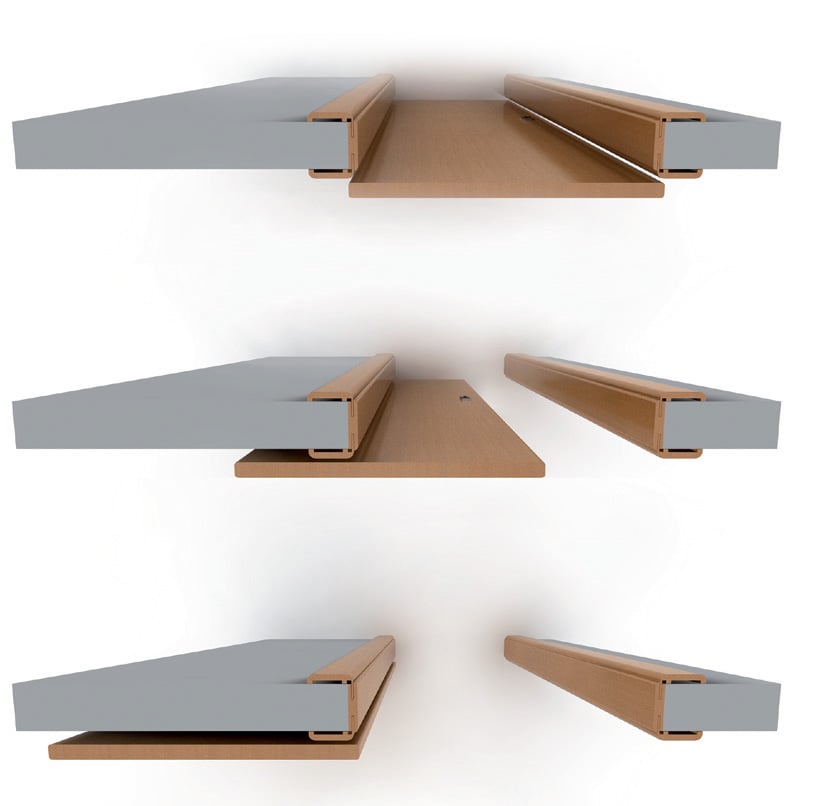

С обрамлением проема

Формула: l ДВ.-17  Х h ДВ -110 мм

 783х2090
Внешний размер блока по наличнику

Формула: l ДВ.+ 100  Х h ДВ - 50 мм.

 900х2150
2 створки

Габаритный размер полотна (Пример: 800+800х2200)

l ств1 (ширина 1 створки) + l ств2 (ширина 2 створки) x h ДВ (высота двери)
Размер монтажного проема Без обрамления проема

Формула: l ДВ.*2-57 Х h ДВ - 130 мм.

 1543х2070
С обрамлением проема

Формула: l ДВ.*2- 13 Х h ДВ - 110 мм.

 1587х2090
Внешний размер блока по наличнику

Формула: l ДВ.*2+ 103  Х h ДВ -50 мм.

 1703х2150

Для коллекции Skyline:

Формула расчета мах габаритов проема по высоте в зависимости от расстояния между полом и потолком

С обрамлением проема

L- высота проема

H - высота от пола до потолка

Без обрамления проема

L-высота проема

H - высота от пола до потолка



Примечания



Lвыс.пр.= H-226 мм

Lвыс.пр.= H-246 мм

Разница значений высот потолка и проема должна составлять не менее:

С обрамлением проема - 226 мм

Без обрамления проема - 246 мм

возможно большее значение

*- для двери Skyline необходим технологический зазор между полотном и потолком минимум 100 мм.
