Механизм открывания Compack 180
«Компакт 180» — уникальный механизм, поскольку объединил в себе функционал рото-двери и «книжки». При открывании дверное полотно сначала складывается пополам, а затем занимает место вдоль стены за счет аккуратного поворота из проема.
Варианты исполнения
Механизм Compack 180 представлен в нескольких коллекциях Sofia:
- Infinity — модель 84;
- Original — модели 02, 03, 04, 07;
- Vision — модель 43.
Возможная облицовка
![](/image/catalog/alternative_systems_2021/cladding/00 Под грунт.jpg)
Под грунт (00)
![](/image/catalog/alternative_systems_2021/cladding/04 Темный дуб, шпон.jpg)
Темный дуб, шпон (04)
![](/image/catalog/alternative_systems_2021/cladding/06 Венге, шпон.jpg)
Венге, шпон (06)
![](/image/catalog/alternative_systems_2021/cladding/138 Орех натуральный, натуральный шпон.jpg)
Орех натуральный, натуральный шпон (138)
![](/image/catalog/alternative_systems_2021/cladding/140 Портопало, кортекс.jpg)
Портопало, кортекс (140)
![](/image/catalog/alternative_systems_2021/cladding/147 Элегия, кортекс.jpg)
Элегия, кортекс (147)
![](/image/catalog/alternative_systems_2021/cladding/151 Альгамбра, кортекс.jpg)
Альгамбра, кортекс (151)
![](/image/catalog/alternative_systems_2021/cladding/17 Белый клен, кортекс.jpg)
Белый клен, кортекс (17)
![](/image/catalog/alternative_systems_2021/cladding/205 Жемчуг, кортекс.jpg)
Жемчуг, кортекс (205)
![](/image/catalog/alternative_systems_2021/cladding/212 Кремовый дуб, кортекс.jpg)
Кремовый дуб, кортекс (212)
![](/image/catalog/alternative_systems_2021/cladding/213 Янтарный дуб, кортекс.jpg)
Янтарный дуб, кортекс (213)
![](/image/catalog/alternative_systems_2021/cladding/214 Светлый орех, кортекс.jpg)
Светлый орех, кортекс (214)
![](/image/catalog/alternative_systems_2021/cladding/215 Темный каштан, кортекс.jpg)
Темный каштан, кортекс (215)
![](/image/catalog/alternative_systems_2021/cladding/Дуб кантри, кортекс 225.jpeg)
Дуб кантри, кортекс (225)
![](/image/catalog/alternative_systems_2021/cladding/230 светлый бетон, кортекс.jpg)
светлый бетон, кортекс (230)
![](/image/catalog/alternative_systems_2021/cladding/23 Тополь, кортекс.jpg)
Тополь, кортекс (23)
![](/image/catalog/alternative_systems_2021/cladding/300 Ясень светло-серый, эмаль структурированная.jpg)
Ясень светло-серый, эмаль структурированная (300)
![](/image/catalog/alternative_systems_2021/cladding/302 Ясень дымчатый, эмаль структурированная.jpg)
Ясень дымчатый, эмаль структурированная (302)
![](/image/catalog/alternative_systems_2021/cladding/303 Biscuit, акриловая эмаль.jpg)
Biscuit, акриловая эмаль (303)
![](/image/catalog/alternative_systems_2021/cladding/307 Cream, акриловая эмаль.jpg)
Cream, акриловая эмаль (307)
![](/image/catalog/alternative_systems_2021/cladding/309 Кашемировый ясень, эмаль структурированная.jpg)
Кашемировый ясень, эмаль структурированная (309)
![](/image/catalog/alternative_systems_2021/cladding/310 Темно-синий ясень, эмаль структурированная.jpg)
Темно-синий ясень, эмаль структурированная (310)
![](/image/catalog/alternative_systems_2021/cladding/330 Темно-серый шелк.jpg)
Темно-серый шелк (330)
![](/image/catalog/alternative_systems_2021/cladding/331 Грифельный шелк.jpg)
Грифельный шелк (331)
![](/image/catalog/alternative_systems_2021/cladding/332 Светло-серый шелк.jpg)
Светло-серый шелк (332)
![](/image/catalog/alternative_systems_2021/cladding/333 Пепельно-розовый шелк.jpg)
Пепельно-розовый шелк (333)
![](/image/catalog/alternative_systems_2021/cladding/35 Ясень белый, эмаль структурированная.jpg)
Ясень белый, эмаль структурированная (35)
![](/image/catalog/alternative_systems_2021/cladding/360 Stone, акриловая эмаль.jpg)
Stone, акриловая эмаль (360)
![](/image/catalog/alternative_systems_2021/cladding/36 Ясень черный, эмаль структурированная.jpg)
Ясень черный, эмаль структурированная (36)
![](/image/catalog/alternative_systems_2021/cladding/37 Дуб рустик, шпон брашированный.jpg)
Дуб рустик, шпон брашированный (37)
![](/image/catalog/alternative_systems_2021/cladding/Европейский дуб, шпон 379.jpeg)
Европейский дуб, шпон (379)
![](/image/catalog/alternative_systems_2021/cladding/380 Серый дуб, натуральный шпон.jpg)
Серый дуб, натуральный шпон (380)
![](/image/catalog/alternative_systems_2021/cladding/381 Песочный дуб, натуральный шпон.jpg)
Песочный дуб, натуральный шпон (381)
![](/image/catalog/alternative_systems_2021/cladding/391 Milky, монохромный кортекс.jpg)
Milky, монохромный кортекс (391)
![](/image/catalog/alternative_systems_2021/cladding/392 Cashemir, монохромный кортекс.jpg)
Cashemir, монохромный кортекс (392)
![](/image/catalog/alternative_systems_2021/cladding/395 Indigo, моохромный кортекс.jpg)
Indigo, моохромный кортекс (395)
![](/image/catalog/alternative_systems_2021/cladding/396 Cofee, монохромный кортекс.jpg)
Cofee, монохромный кортекс (396)
![](/image/catalog/alternative_systems_2021/cladding/399 Ash,монохромный кортекс.jpg)
Ash,монохромный кортекс (399)
![](/image/catalog/alternative_systems_2021/cladding/43 Ясень бежевый, эмаль структурированная.jpg)
Ясень бежевый, эмаль структурированная (43)
![](/image/catalog/alternative_systems_2021/cladding/50 Ваниль, кортекс.jpg)
Ваниль, кортекс (50)
![](/image/catalog/alternative_systems_2021/cladding/58 Белый улун, кортекс.jpg)
Белый улун, кортекс (58)
![](/image/catalog/alternative_systems_2021/cladding/64 Жасмин, кортекс.jpg)
Жасмин, кортекс (64)
![](/image/catalog/alternative_systems_2021/cladding/78 Белый лак акрилат, глянцевый.jpg)
Белый лак акрилат, глянцевый (78)
![](/image/catalog/alternative_systems_2021/cladding/78 Белый лак акрилат, матовый.jpg)
Белый лак акрилат, матовый (78)
![](/image/catalog/alternative_systems_2021/cladding/81 Выбеленный дуб, шпон.jpg)
Выбеленный дуб, шпон (81)
![](/image/catalog/alternative_systems_2021/cladding/88 Орех, шпон.jpg)
Орех, шпон (88)
![](/image/catalog/alternative_systems_2021/cladding/89 Дуб каменный, кортекс.jpg)
Дуб каменный, кортекс (89)
![](/image/catalog/alternative_systems_2021/cladding/90 Белый шелк.jpg)
Белый шелк (90)
![](/image/catalog/alternative_systems_2021/cladding/91 Дуб классический, шпон брашированный.jpg)
Дуб классический, шпон брашированный (91)
Варианты стекол
![](/image/catalog/alternative_systems_2021/glass/C04.png)
C04
![](/image/catalog/alternative_systems_2021/glass/C05.png)
C05
![](/image/catalog/alternative_systems_2021/glass/C06.png)
C06
![](/image/catalog/alternative_systems_2021/glass/Белое сатинато Lux.png)
Белое сатинато Lux
![](/image/catalog/alternative_systems_2021/glass/Бронза зеркальная.png)
Бронза зеркальная
![](/image/catalog/alternative_systems_2021/glass/Бронза непрозрачная.png)
Бронза непрозрачная
![](/image/catalog/alternative_systems_2021/glass/Бронза прозрачная.png)
Бронза прозрачная
![](/image/catalog/alternative_systems_2021/glass/Зеркало.png)
Зеркало
![](/image/catalog/alternative_systems_2021/glass/Зеркально глянцевое.png)
Зеркально глянцевое
![](/image/catalog/alternative_systems_2021/glass/Матовый триплекс.png)
Матовый триплекс
![](/image/catalog/alternative_systems_2021/glass/Прозрачное.png)
Прозрачное
![](/image/catalog/alternative_systems_2021/glass/Прозрачный триплекс.png)
Прозрачный триплекс
![](/image/catalog/alternative_systems_2021/glass/Просветленно-матовое.png)
Просветленно-матовое
![](/image/catalog/alternative_systems_2021/glass/Рифленое прозрачное.png)
Рифленое прозрачное
![](/image/catalog/alternative_systems_2021/glass/Рифленое серое.png)
Рифленое серое
![](/image/catalog/alternative_systems_2021/glass/Сатинато матовое.png)
Сатинато матовое
![](/image/catalog/alternative_systems_2021/glass/Серебристо-бронзовое.png)
Серебристо-бронзовое
![](/image/catalog/alternative_systems_2021/glass/Серебрянное.png)
Серебрянное
![](/image/catalog/alternative_systems_2021/glass/Триплекс бронза зеркальная.png)
Триплекс бронза зеркальная
![](/image/catalog/alternative_systems_2021/glass/Триплекс зеркальный.png)
Триплекс зеркальный
![](/image/catalog/alternative_systems_2021/glass/Триплекс прозрачный зеркальный.png)
Триплекс прозрачный зеркальный
![](/image/catalog/alternative_systems_2021/glass/Триплекс прозрачный экстра.png)
Триплекс прозрачный экстра
![](/image/catalog/alternative_systems_2021/glass/Триплекс просветленный-матовый.png)
Триплекс просветленный-матовый
![](/image/catalog/alternative_systems_2021/glass/Триплекс серебро светлое.png)
Триплекс серебро светлое
![](/image/catalog/alternative_systems_2021/glass/Триплекс серебро-темное.png)
Триплекс серебро-темное
![](/image/catalog/alternative_systems_2021/glass/Черное-глянцевое.png)
Черное-глянцевое
![](/image/catalog/alternative_systems_2021/glass/Черный триплекс.png)
Черный триплекс
Размеры полотен
Стандартная дверная конструкция имеет следующие параметры: ширина — 600–900 мм, высота — 2000 мм.
Нестандартные габариты по высоте: 1900–2300 мм.
Нестандартная ширина — 400 и 500 мм (только для Original 07) для одной из створок неравнопольной двустворчатой системы.
Конструктив
Одно- и двустворчатая система, в том числе неравнопольная.

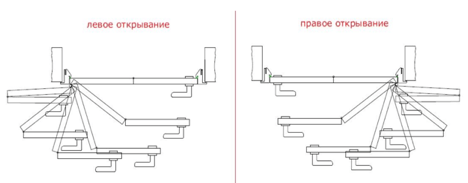

Открывание
При заказе сдвижного механизма Compack 180 необходимо указать открывание створки — будет ли оно правым или левым.
Соответствие размера проема и дверного блока
Минимальная глубина проема при установке короба — 72 мм, моноблока — 66 мм.
Размер продукта, ширина/высота |
Размер блока, ширина/высота |
Рекомендуемый размер проема, ширина max/ высота max |
Внешний размер дверного блока с наличником, ширина/высота |
|
---|---|---|---|---|
МОНОБЛОК | КОРОБ новый профиль | |||
600х1900 | 670х1944 | 700х1960 | 770х1994 | 808х2012 |
600х2000 | 670х2044 | 700х2060 | 770х2094 | 808х2112 |
700х2000 | 770х2044 | 800х2060 | 870х2094 | 908х2112 |
800х2000 | 870х2044 | 900х2060 | 970х2094 | 1008х2112 |
900х2000 | 970х2044 | 1000х2060 | 1070х2094 | 1108х2112 |
600х2050 | 670х2094 | 700х2110 | 770х2144 | 808х2162 |
700х2050 | 770х2094 | 800х2110 | 870х2144 | 908х2162 |
800х2050 | 870х2094 | 900х2110 | 970х2144 | 1008х2162 |
900х2050 | 970х2094 | 1000х2110 | 1070х2144 | 1108х2162 |
Размер продукта, ширина/высота |
Размер блока, ширина/высота |
Рекомендуемый размер проема, ширина max/ высота max |
Внешний размер дверного блока с наличником, ширина/высота |
|
---|---|---|---|---|
МОНОБЛОК | КОРОБ новый профиль | |||
600+600х1900 | 1275х1944 | 1305х1960 | 1374х1994 | 1410х2012 |
600+600х2000 | 1275х2044 | 1305х2060 | 1374х2094 | 1410х2112 |
700+700х2000 | 1475х2044 | 1505х2060 | 1574х2094 | 1610х2112 |
800+800х2000 | 1675х2044 | 1705х2060 | 1774х2094 | 1810х2112 |
900+900х2000 | 1875х2044 | 1905х2060 | 1974х2094 | 2010х2112 |
600+600х2050 | 1275х2094 | 1305х2110 | 1374х2144 | 1410х2162 |
700+700х2050 | 1475х2094 | 1505х2110 | 1574х2144 | 1610х2162 |
800+800х2050 | 1675х2094 | 1705х2110 | 1774х2144 | 1810х2162 |
900+900х2050 | 1875х2094 | 1905х2110 | 1974х2144 | 2010х2162 |
