Сдвижная система Compack 90
Уникальная система открывания двери, которая сочетает в себе поворотный эффект рото-двери с функционалом компактной книжки. Благодаря особой фурнитуре полотно при открывании складывается пополам и, совершив изящный поворот из проема, бесшумно занимает место под углом 90° к плоскости стены.
Варианты исполнения сдвижной системы Compack 90
Коллекции:
- Sofia Original: модели 02, 03, 04, 07
- Sofia Vision: модель 43
- Sofia Infinity: модель 84
Варианты облицовок
![](/image/catalog/alternative_systems_2021/cladding/00 Под грунт.jpg)
Под грунт (00)
![](/image/catalog/alternative_systems_2021/cladding/04 Темный дуб, шпон.jpg)
Темный дуб, шпон (04)
![](/image/catalog/alternative_systems_2021/cladding/06 Венге, шпон.jpg)
Венге, шпон (06)
![](/image/catalog/alternative_systems_2021/cladding/138 Орех натуральный, натуральный шпон.jpg)
Орех натуральный, натуральный шпон (138)
![](/image/catalog/alternative_systems_2021/cladding/140 Портопало, кортекс.jpg)
Портопало, кортекс (140)
![](/image/catalog/alternative_systems_2021/cladding/147 Элегия, кортекс.jpg)
Элегия, кортекс (147)
![](/image/catalog/alternative_systems_2021/cladding/151 Альгамбра, кортекс.jpg)
Альгамбра, кортекс (151)
![](/image/catalog/alternative_systems_2021/cladding/17 Белый клен, кортекс.jpg)
Белый клен, кортекс (17)
![](/image/catalog/alternative_systems_2021/cladding/205 Жемчуг, кортекс.jpg)
Жемчуг, кортекс (205)
![](/image/catalog/alternative_systems_2021/cladding/212 Кремовый дуб, кортекс.jpg)
Кремовый дуб, кортекс (212)
![](/image/catalog/alternative_systems_2021/cladding/213 Янтарный дуб, кортекс.jpg)
Янтарный дуб, кортекс (213)
![](/image/catalog/alternative_systems_2021/cladding/214 Светлый орех, кортекс.jpg)
Светлый орех, кортекс (214)
![](/image/catalog/alternative_systems_2021/cladding/215 Темный каштан, кортекс.jpg)
Темный каштан, кортекс (215)
![](/image/catalog/alternative_systems_2021/cladding/Дуб кантри, кортекс 225.jpeg)
Дуб кантри, кортекс (225)
![](/image/catalog/alternative_systems_2021/cladding/230 светлый бетон, кортекс.jpg)
светлый бетон, кортекс (230)
![](/image/catalog/alternative_systems_2021/cladding/23 Тополь, кортекс.jpg)
Тополь, кортекс (23)
![](/image/catalog/alternative_systems_2021/cladding/300 Ясень светло-серый, эмаль структурированная.jpg)
Ясень светло-серый, эмаль структурированная (300)
![](/image/catalog/alternative_systems_2021/cladding/302 Ясень дымчатый, эмаль структурированная.jpg)
Ясень дымчатый, эмаль структурированная (302)
![](/image/catalog/alternative_systems_2021/cladding/303 Biscuit, акриловая эмаль.jpg)
Biscuit, акриловая эмаль (303)
![](/image/catalog/alternative_systems_2021/cladding/307 Cream, акриловая эмаль.jpg)
Cream, акриловая эмаль (307)
![](/image/catalog/alternative_systems_2021/cladding/309 Кашемировый ясень, эмаль структурированная.jpg)
Кашемировый ясень, эмаль структурированная (309)
![](/image/catalog/alternative_systems_2021/cladding/310 Темно-синий ясень, эмаль структурированная.jpg)
Темно-синий ясень, эмаль структурированная (310)
![](/image/catalog/alternative_systems_2021/cladding/330 Темно-серый шелк.jpg)
Темно-серый шелк (330)
![](/image/catalog/alternative_systems_2021/cladding/331 Грифельный шелк.jpg)
Грифельный шелк (331)
![](/image/catalog/alternative_systems_2021/cladding/332 Светло-серый шелк.jpg)
Светло-серый шелк (332)
![](/image/catalog/alternative_systems_2021/cladding/333 Пепельно-розовый шелк.jpg)
Пепельно-розовый шелк (333)
![](/image/catalog/alternative_systems_2021/cladding/35 Ясень белый, эмаль структурированная.jpg)
Ясень белый, эмаль структурированная (35)
![](/image/catalog/alternative_systems_2021/cladding/360 Stone, акриловая эмаль.jpg)
Stone, акриловая эмаль (360)
![](/image/catalog/alternative_systems_2021/cladding/36 Ясень черный, эмаль структурированная.jpg)
Ясень черный, эмаль структурированная (36)
![](/image/catalog/alternative_systems_2021/cladding/37 Дуб рустик, шпон брашированный.jpg)
Дуб рустик, шпон брашированный (37)
![](/image/catalog/alternative_systems_2021/cladding/Европейский дуб, шпон 379.jpeg)
Европейский дуб, шпон (379)
![](/image/catalog/alternative_systems_2021/cladding/380 Серый дуб, натуральный шпон.jpg)
Серый дуб, натуральный шпон (380)
![](/image/catalog/alternative_systems_2021/cladding/381 Песочный дуб, натуральный шпон.jpg)
Песочный дуб, натуральный шпон (381)
![](/image/catalog/alternative_systems_2021/cladding/391 Milky, монохромный кортекс.jpg)
Milky, монохромный кортекс (391)
![](/image/catalog/alternative_systems_2021/cladding/392 Cashemir, монохромный кортекс.jpg)
Cashemir, монохромный кортекс (392)
![](/image/catalog/alternative_systems_2021/cladding/395 Indigo, моохромный кортекс.jpg)
Indigo, моохромный кортекс (395)
![](/image/catalog/alternative_systems_2021/cladding/396 Cofee, монохромный кортекс.jpg)
Cofee, монохромный кортекс (396)
![](/image/catalog/alternative_systems_2021/cladding/399 Ash,монохромный кортекс.jpg)
Ash,монохромный кортекс (399)
![](/image/catalog/alternative_systems_2021/cladding/43 Ясень бежевый, эмаль структурированная.jpg)
Ясень бежевый, эмаль структурированная (43)
![](/image/catalog/alternative_systems_2021/cladding/50 Ваниль, кортекс.jpg)
Ваниль, кортекс (50)
![](/image/catalog/alternative_systems_2021/cladding/58 Белый улун, кортекс.jpg)
Белый улун, кортекс (58)
![](/image/catalog/alternative_systems_2021/cladding/64 Жасмин, кортекс.jpg)
Жасмин, кортекс (64)
![](/image/catalog/alternative_systems_2021/cladding/78 Белый лак акрилат, глянцевый.jpg)
Белый лак акрилат, глянцевый (78)
![](/image/catalog/alternative_systems_2021/cladding/78 Белый лак акрилат, матовый.jpg)
Белый лак акрилат, матовый (78)
![](/image/catalog/alternative_systems_2021/cladding/81 Выбеленный дуб, шпон.jpg)
Выбеленный дуб, шпон (81)
![](/image/catalog/alternative_systems_2021/cladding/88 Орех, шпон.jpg)
Орех, шпон (88)
![](/image/catalog/alternative_systems_2021/cladding/89 Дуб каменный, кортекс.jpg)
Дуб каменный, кортекс (89)
![](/image/catalog/alternative_systems_2021/cladding/90 Белый шелк.jpg)
Белый шелк (90)
![](/image/catalog/alternative_systems_2021/cladding/91 Дуб классический, шпон брашированный.jpg)
Дуб классический, шпон брашированный (91)
Варианты стекол
![](/image/catalog/alternative_systems_2021/glass/C04.png)
C04
![](/image/catalog/alternative_systems_2021/glass/C05.png)
C05
![](/image/catalog/alternative_systems_2021/glass/C06.png)
C06
![](/image/catalog/alternative_systems_2021/glass/Белое сатинато Lux.png)
Белое сатинато Lux
![](/image/catalog/alternative_systems_2021/glass/Бронза зеркальная.png)
Бронза зеркальная
![](/image/catalog/alternative_systems_2021/glass/Бронза непрозрачная.png)
Бронза непрозрачная
![](/image/catalog/alternative_systems_2021/glass/Бронза прозрачная.png)
Бронза прозрачная
![](/image/catalog/alternative_systems_2021/glass/Зеркало.png)
Зеркало
![](/image/catalog/alternative_systems_2021/glass/Зеркально глянцевое.png)
Зеркально глянцевое
![](/image/catalog/alternative_systems_2021/glass/Матовый триплекс.png)
Матовый триплекс
![](/image/catalog/alternative_systems_2021/glass/Прозрачное.png)
Прозрачное
![](/image/catalog/alternative_systems_2021/glass/Прозрачный триплекс.png)
Прозрачный триплекс
![](/image/catalog/alternative_systems_2021/glass/Просветленно-матовое.png)
Просветленно-матовое
![](/image/catalog/alternative_systems_2021/glass/Рифленое прозрачное.png)
Рифленое прозрачное
![](/image/catalog/alternative_systems_2021/glass/Рифленое серое.png)
Рифленое серое
![](/image/catalog/alternative_systems_2021/glass/Сатинато матовое.png)
Сатинато матовое
![](/image/catalog/alternative_systems_2021/glass/Серебристо-бронзовое.png)
Серебристо-бронзовое
![](/image/catalog/alternative_systems_2021/glass/Серебрянное.png)
Серебрянное
![](/image/catalog/alternative_systems_2021/glass/Триплекс бронза зеркальная.png)
Триплекс бронза зеркальная
![](/image/catalog/alternative_systems_2021/glass/Триплекс зеркальный.png)
Триплекс зеркальный
![](/image/catalog/alternative_systems_2021/glass/Триплекс прозрачный зеркальный.png)
Триплекс прозрачный зеркальный
![](/image/catalog/alternative_systems_2021/glass/Триплекс прозрачный экстра.png)
Триплекс прозрачный экстра
![](/image/catalog/alternative_systems_2021/glass/Триплекс просветленный-матовый.png)
Триплекс просветленный-матовый
![](/image/catalog/alternative_systems_2021/glass/Триплекс серебро светлое.png)
Триплекс серебро светлое
![](/image/catalog/alternative_systems_2021/glass/Триплекс серебро-темное.png)
Триплекс серебро-темное
![](/image/catalog/alternative_systems_2021/glass/Черное-глянцевое.png)

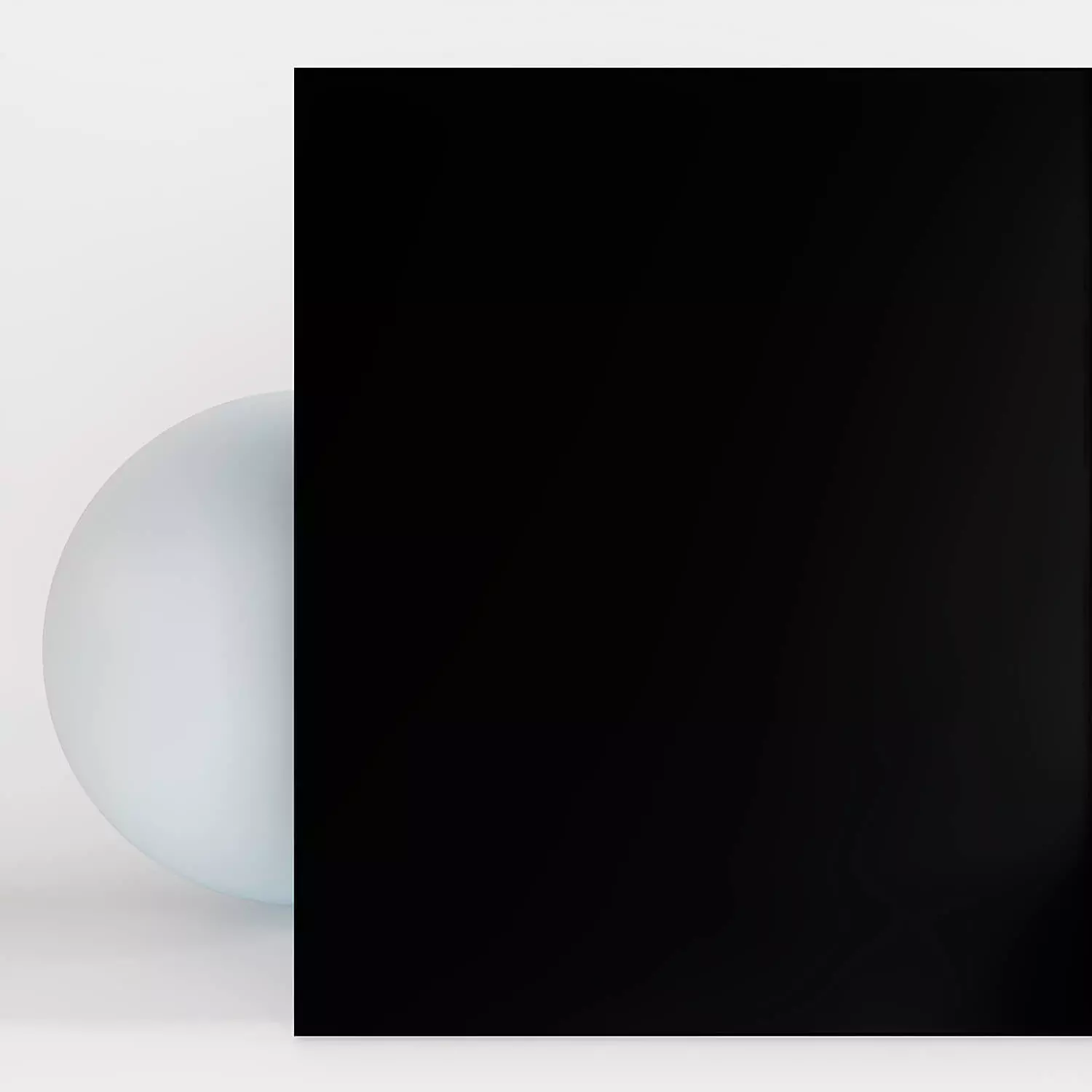

Черное-глянцевое
![](/image/catalog/alternative_systems_2021/glass/Черный триплекс.png)
Черный триплекс
Конструктив сдвижной системы Compack 90
Только одностворчатая
Размеры полотен сдвижной системы Compack 90
Стандартные размеры полотен: ширина – 600, 700, 800, 900; высота – 2000 мм.
Нестандартные размеры по высоте: от 1900 мм до 2300 мм
Нестандартные размеры по ширине не изготавливаются.
Открывание
При оформлении заказа на сдвижную систему Compack 90 необходимо указывать открывание створки (левое или правое).

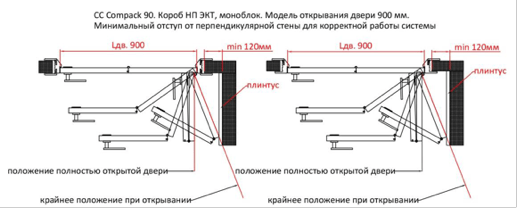

ВАЖНО! Для корректной работы сдвижной системы Compack 90 должен быть отступ от перпендикулярной стены до монтажного проема.

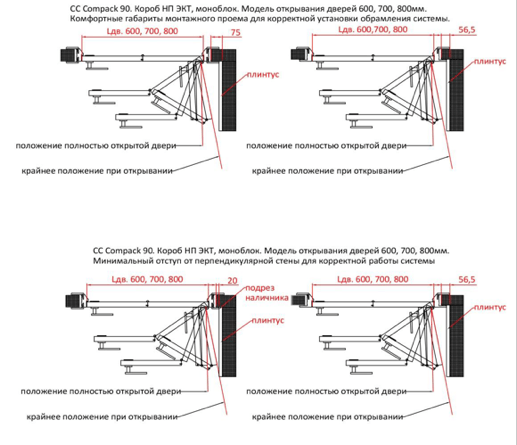

Таблица размеров отступа от перпендикулярной стены для корректной работы свижной системы Compack 90
Ширина створки, L дв. |
Короб НП ЭКТ. Комфортный отступ от перпендикулярной стены (помещается наличник и плинтус). |
Короб НП ЭКТ. Минимальный отступ от перпендикулярной стены (подрез наличника). |
МОНОБЛОК. Комфортный отступ от перпендикулярной стены (помещается наличник и плинтус). |
МОНОБЛОК. Минимальный отступ от перпендикулярной стены (подрез наличника не выполняется). |
600мм |
75мм |
20мм |
56.5мм |
56.5мм |
700мм |
75мм |
20мм |
56.5мм |
56.5мм |
800мм |
75мм |
20мм |
56.5мм |
56.5мм |
900мм |
120мм |
120мм |
120мм |
120мм |
Соответствие размеров дверных блоков и проемов сдвижной системы Compack 90
Минимальная глубина проема при использовании короба – 72 мм
Минимальная глубина проема при использовании моноблока – 66 мм
Размер продукта, ширина/высота |
Размер блока, ширина/высота |
Рекомендуемый размер проема, ширина max/ высота max |
Внешний размер дверного блока с наличником, ширина/высота |
|
---|---|---|---|---|
МОНОБЛОК | КОРОБ новый профиль | |||
600х1900 | 670х1944 | 700х1960 | 770х1994 | 808х2012 |
600х2000 | 670х2044 | 700х2060 | 770х2094 | 808х2112 |
700х2000 | 770х2044 | 800х2060 | 870х2094 | 908х2112 |
800х2000 | 870х2044 | 900х2060 | 970х2094 | 1008х2112 |
900х2000 | 970х2044 | 1000х2060 | 1070х2094 | 1108х2112 |
600х2050 | 670х2094 | 700х2110 | 770х2144 | 808х2162 |
700х2050 | 770х2094 | 800х2110 | 870х2144 | 908х2162 |
800х2050 | 870х2094 | 900х2110 | 970х2144 | 1008х2162 |
900х2050 | 970х2094 | 1000х2110 | 1070х2144 | 1108х2162 |
